WebEye E10/E104

User’s Guide

11)

외부기기

설정

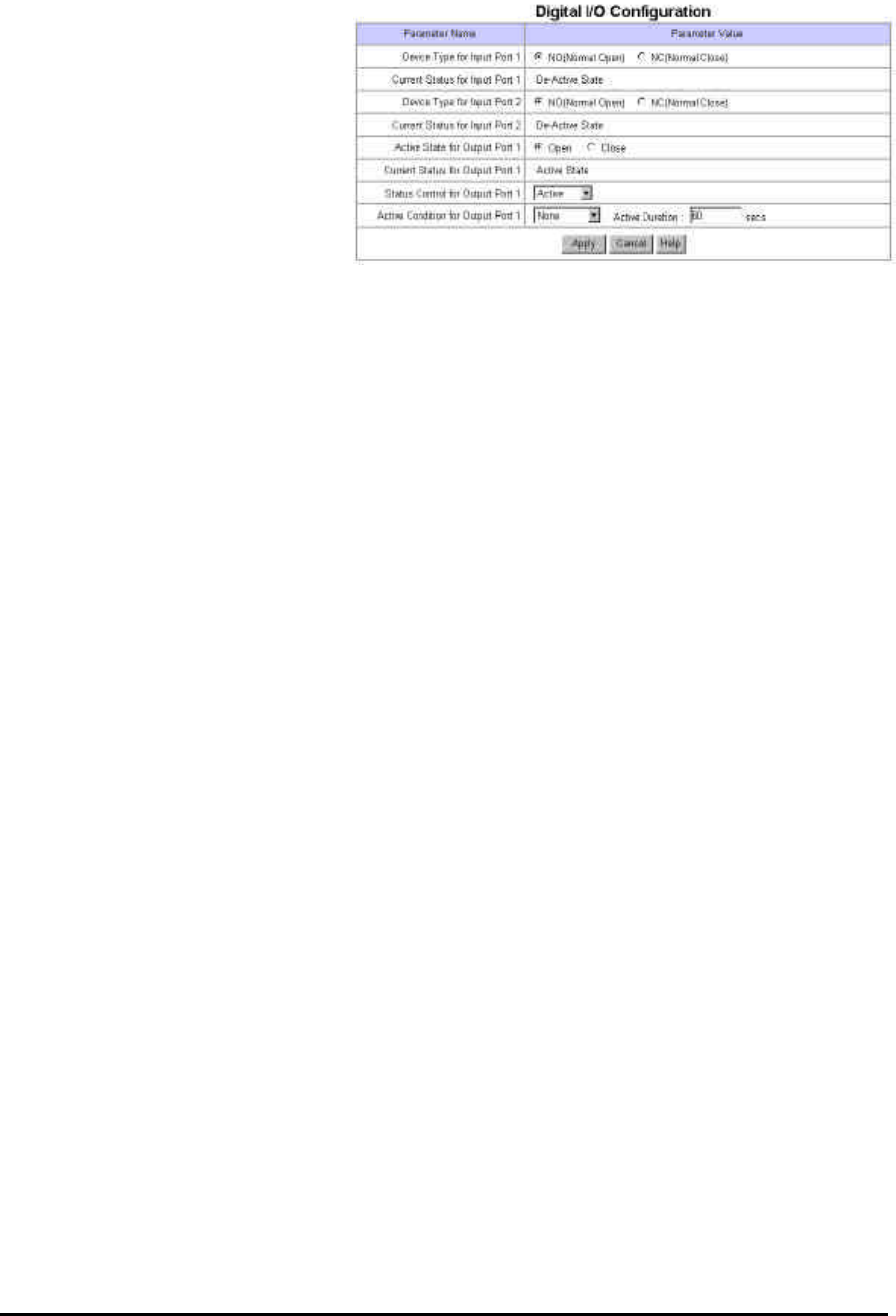

(Digital I/O Configuration)

WebEye에 연결되는 외부 센서 및

외부 기기의 반응 여부를 선택하며,

특히 이메일이나 파일전송 등 Out

Port를 통해 조종되는 외부기기에

대해서 작동 여부를 결정합니다.

인입용

외부기기

단자

상태

표시

(Device Type for Input Port1 & 2)

인입용 2개 단자에 연결한 센서와

같은 외부기기의 동작 상태를 기기

특성에 맞춰 정의합니다.

NO(Normal Open): 외부기기에서 WebEye로 신호를 전달하는 경우 WebEye는 외부기기에서 이상

을 감지한 것으로 간주하여, 상황 발생시 정의된 대로 이메일, 파일 또는 문자 메시지를 보내도

록 합니다.

NC(Normal Close): WebEye와 외부기기 사이에 신호가 차단되는 경우 WebEye는 외부기기에서 이

상을 감지한 것으로 간주하여, 상황 발생시 정의된 대로 이메일, 파일 또는 문자 메시지를 보내

도록 합니다. 보안용의 경우 주로 NC 타입의 외부 기기들을 사용합니다.

인입용

외부기기

작동

상태

표시

(Current Status for Input Port1 & 2)

2개의 인입 단자에 연결된 외부기기가 현재 작동되는 상태를 보여줍니다. 인입 단자에 연결된

기기의 작동 상태는 ‘인입용 외부기기 동작 상태 정의’ 항목 설정에 의해서 결정됩니다.

인출용

외부기기

동작

상태

정의

(Active State for Output Port1)

인출용 1개 단자에 연결한 외부기기의 특성에 맞추어 동작 상태를 Open 또는 Close 중에서 하

나로 정의합니다. ‘Close’을 선택하면, WebEye가 외부기기로 신호를 보내지 않고 차단하며, ‘Open’

을 선택하면 WebEye가 외부기기로 신호를 보냅니다.

인출용

외부기기

작동

상태

표시

(Current Status for Output Port1)

1개의 인출 단자에 연결된 외부기기를 현재 시각에서 작동 여부를 보여줍니다. 인입 단자에 연

결된 기기의 작동 상태는 ‘인출용 외부기기 동작 상태 정의’ 항목 설정에 의해서 결정됩니다.

인출용

외부기기

작동

여부

결정

(Status Control for Output Port1)

인출 단자에 연결된 전등, 외부기기의 작동 여부를 선택합니다. ‘인출용 외부기기 동작 상태 정

의’ 항목에서 인출 단자에 연결된 외부기기의 동작(Active) 상태를 정의해 둔 상태에서 외부기기

의 최종 동작 여부를 현단계에서 선택 제어할 수 있습니다.

인출용

외부기기

작동

조건

설정

(Active Condition for Output Port1)

인출 단자에 연결된 전등, 외부기기의 작동 조건을 지정합니다. 작동 조건은 WebEye에 연결된

외부 센서 2개(SID1 & SID2 Event) 및 내부의 움직임 검출 기능(MD Event) 등 3가지 조건으로 설

정할 수 있습니다. 그리고, 작동 기간(Duration)에서는 한 번 상황이 감지되었을 때 외부기기를

지속적으로 작동시키는 기간을 설정합니다. 만약, 상황이 지속적으로 발생하는 경우에는 처음

상황이 발생한 때부터 맨 마지막으로 상황이 발생한 시점에다 지정한 시간까지 외부 기기를 작

동시킵니다.
